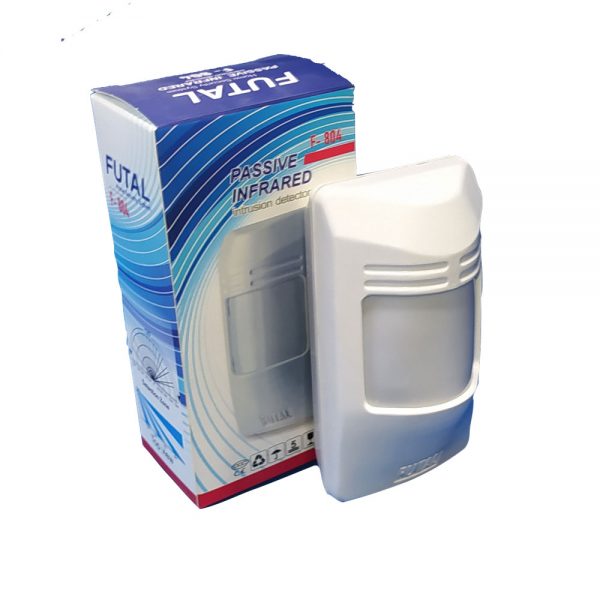

چشمی فوتال مدل F-804

چشمی فوتال F-804 از دسته سنسور های حرکتی می باشد که دارای ویژگی های زیر است:

ولتاژ کاری: 9- 12 ولت و دارای دو ترمینال تغذیه و دو ترمینال NC برای اتصال به زون و دو ترمینال NO برای TAMPER می باشد.

هنگام نصب سیم های مربوط به تغذیه چشمی، باید توجه کرد که پلاریته مثبت و منفی به درستی متصل گردند ،در غیر این صورت چشمی روشن نخواهد شد.

این چشمی با حساسیت بالا،بسیار مناسب برای محیط های داخلی مانند مغازه ها

دفاتر و واحد های مسکونی بوده و دارای دقت مطلوب و قابلی است.

نحوه تشخیص : ساده ( از انواع دیگر مدلهای تشخیص حرکت ،مدل سنسور های وزنی می باشند که نسبت

به حرکت اجسام که از یک وزن مشخص بیشتر باشند عکس العمل نشان می دهد. ولی در انواع ساده ،سنسور به هر نوع حرکتی که در زاویه دید خود است واکنش نشان داده و تیغه های خود را تغییر حالت می دهد.

این چشمی جز انواع ساده بوده و وزنی نمی باشد )
وضعیت تیغه های این سنسور حرکتی در حالت عادی و عدم تحریک، به صورت مدار بسته یا N.C (نرمالی کلوز) می باشد و رمانی که عاملی باعث تحریک این سنسور شود تیغه ها باز می شوند که موجب تحریک سیستم اعلان سرقت و اعلام خطر می گردد
سنسور های حرکتی عموما زمانی که هیچ گونه تغذیه ای به آنها متصل نیست در حالت باز قرار میگیرند .بعد از اتصال تغذیه،با توجه به بودن یا نبودن تحرک در محیط بسته یا باز بودن مدار مشخص خواهد شد.
نوع اتصال: سیمی ( قابل ذکر است اتصال چشمی ها به دو حالت سیمی و وایرلس می باشد)

برخی مشخصات فوتال مدل F-804

جنس بدنه: پلاستیک

رنگ بدنه: سفید

حداکثر فاصله قابل تشخیص : 12متر

حد اکثر زاویه دید: 105 درجه

ساخت کشور: چین
